Schachtmaterial DN 1500
nach EN 1917, DIN 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021

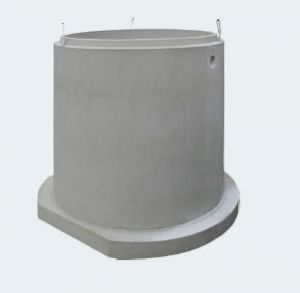

Schachtunterteile mit Muffe monolithisch gefertigt

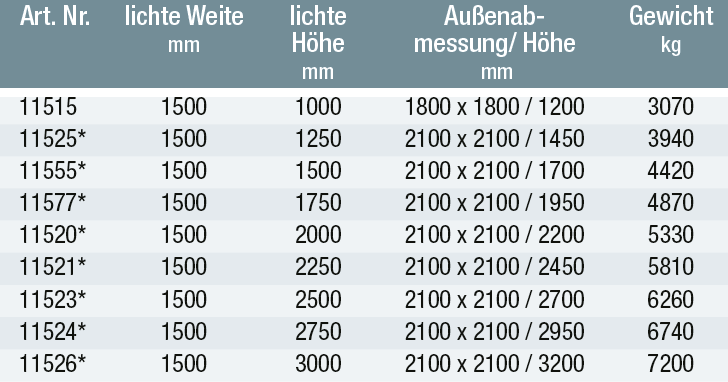

(SU-M) schalungserhärtet, ohne Gerinne, mit 3 eingebauten Gewindeankern Rd 20 bzw. Rd 30 zum Setzen, Wandstärke 150 mm
Auf Wunsch mit Krone oben gerade, außerhalb der DIN
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung

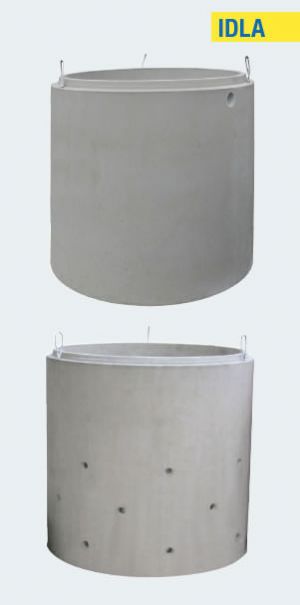

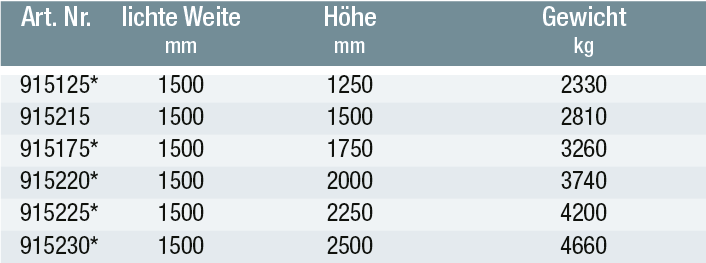

Schachtrohre Bernrieder-IDLA mit Muffe
(SRO-M) schalungserhärtet, mit 3 eingebauten Gewindeankern Rd 30 zum Setzen, Wandstärke 150 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
mit Sickerlöcher auf Anfrage
auf Wunsch bis 2900 mm Höhe
* nur auf Bestellung

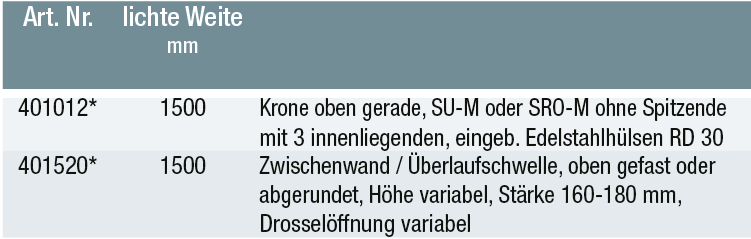

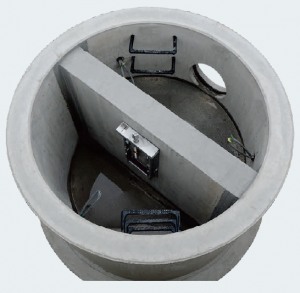

Zuschlag für Krone oben gerade und Zwischenwand / Überlaufschwelle
* nur auf Bestellung

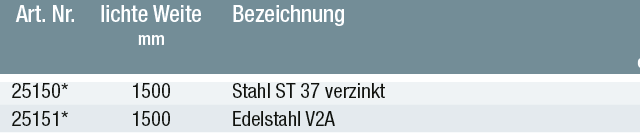

Zuschlag Gitterrost
Für SU-M oder SRO-M mit Krone oben gerade, zweiteilige Ausführung
begehbar°, MW 30 / 30 mm, TS 40 / 3 mm, inkl. fertig montierte Traverse und Auflagewinkel mit Klemmen
* nur auf Bestellung
° weitere Belastungsklassen auf Anfrage

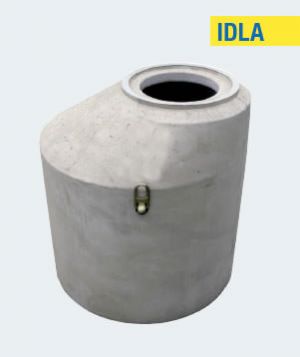

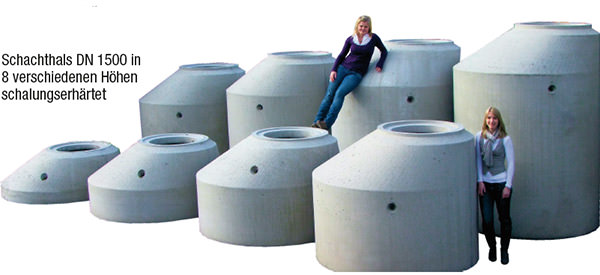

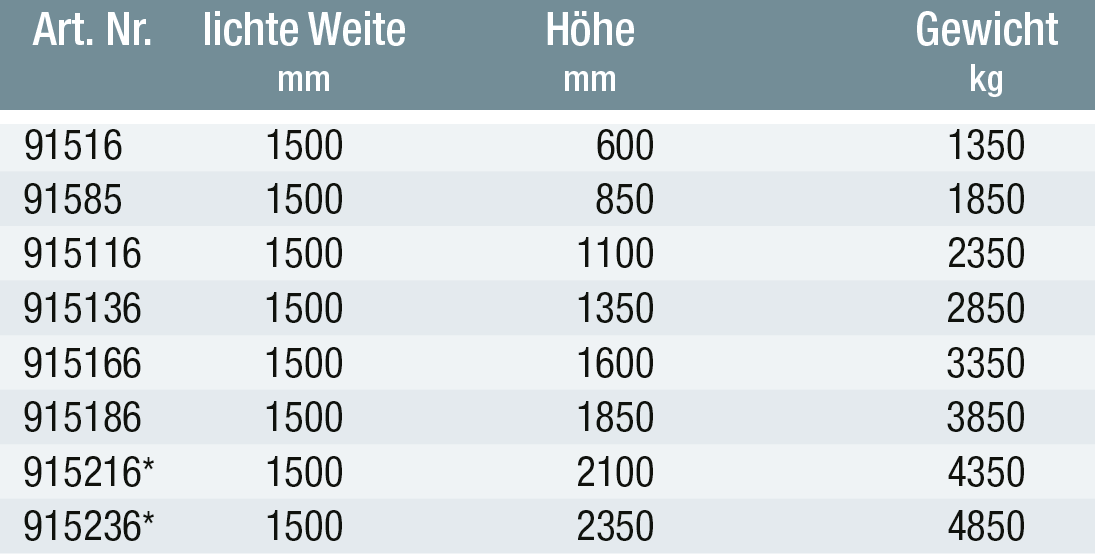

Schachthälse Bernrieder-IDLA mit Muffe und optimiertem Einstieg 625 mm
(SH-M) schalungserhärtet, mit 3 eingebauten Kugelkopfankern 3-5 to, Wandstärke 150 mm,
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung
Unterschied zwischen Standardeinstieg 625mm und optimierten Einstieg 625mm

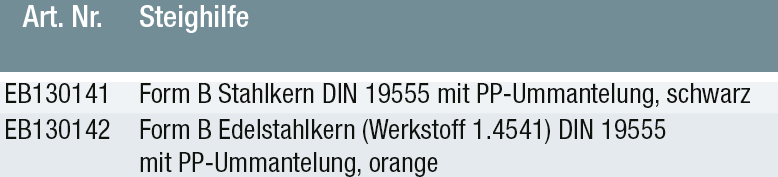

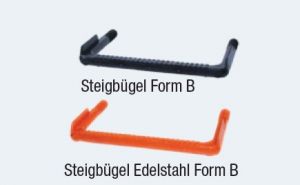

Zuschlag für Steigbügel im SU-M, SRO-M, SH-M, UEP-M

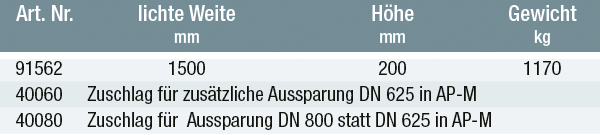

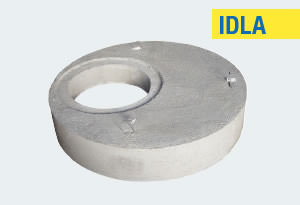

Abdeckplatte Bernrieder-IDLA mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar, bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung.
Übergangsplatte Bernrieder-IDLA mit Muffe und Übergang DN 1000
(UEP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
* nur auf Bestellung

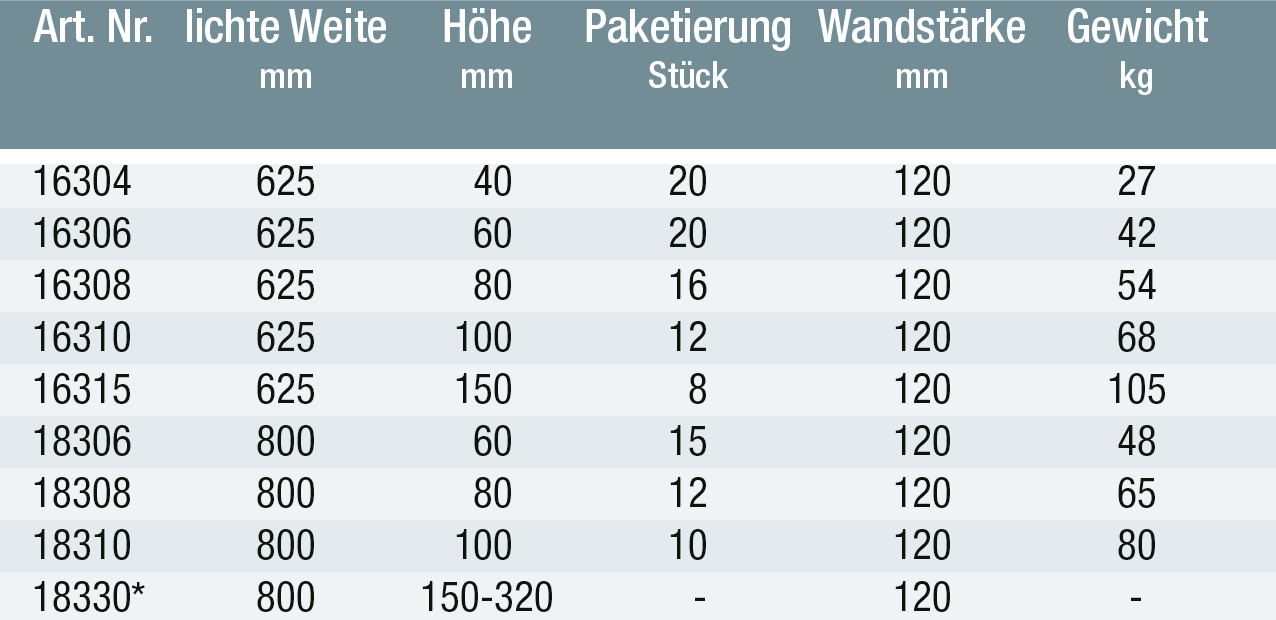

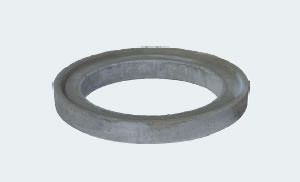

Auflageringe
(AR-V) verschiebesicher
*nur auf Bestellung
Zubehör
